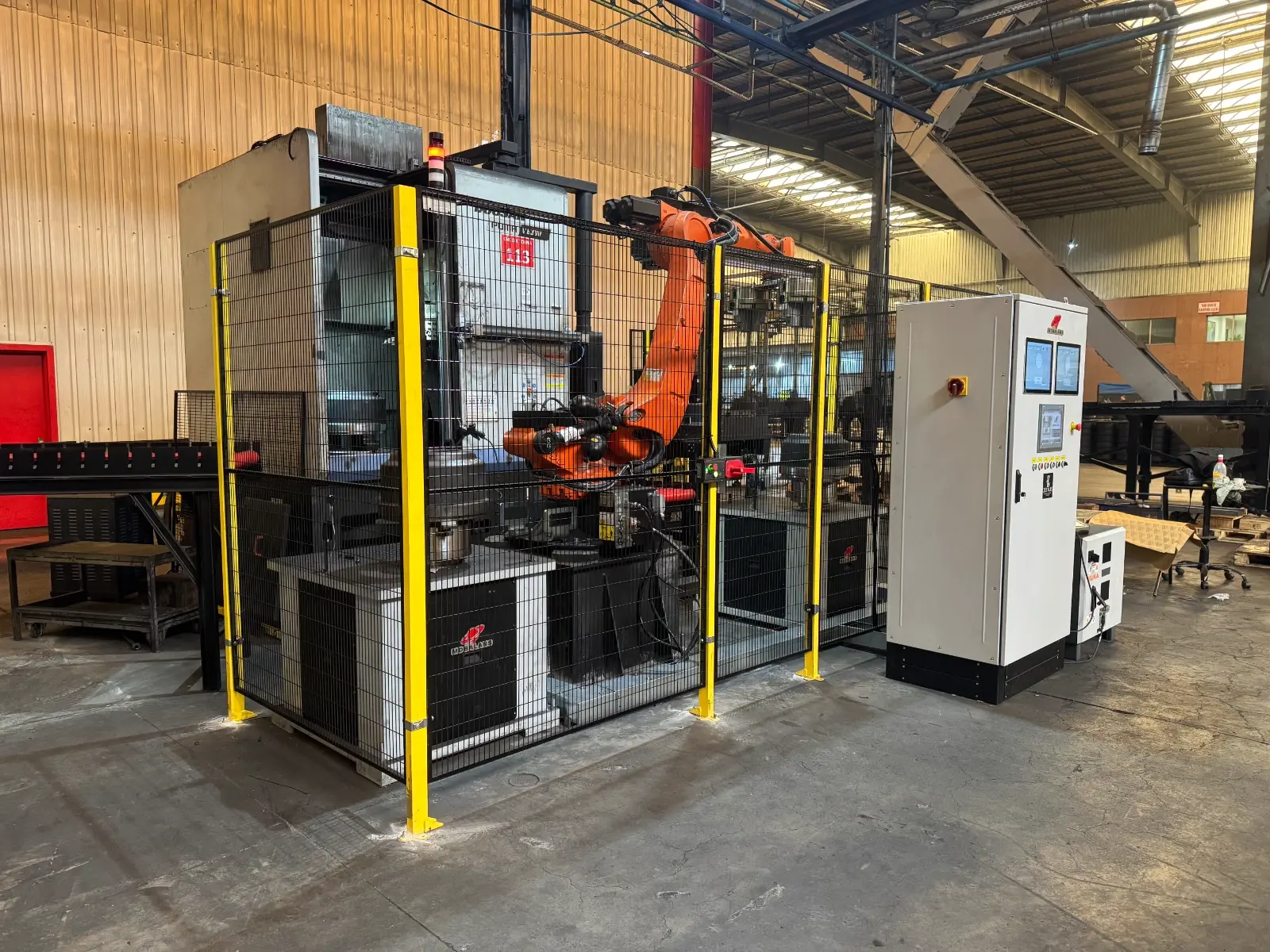

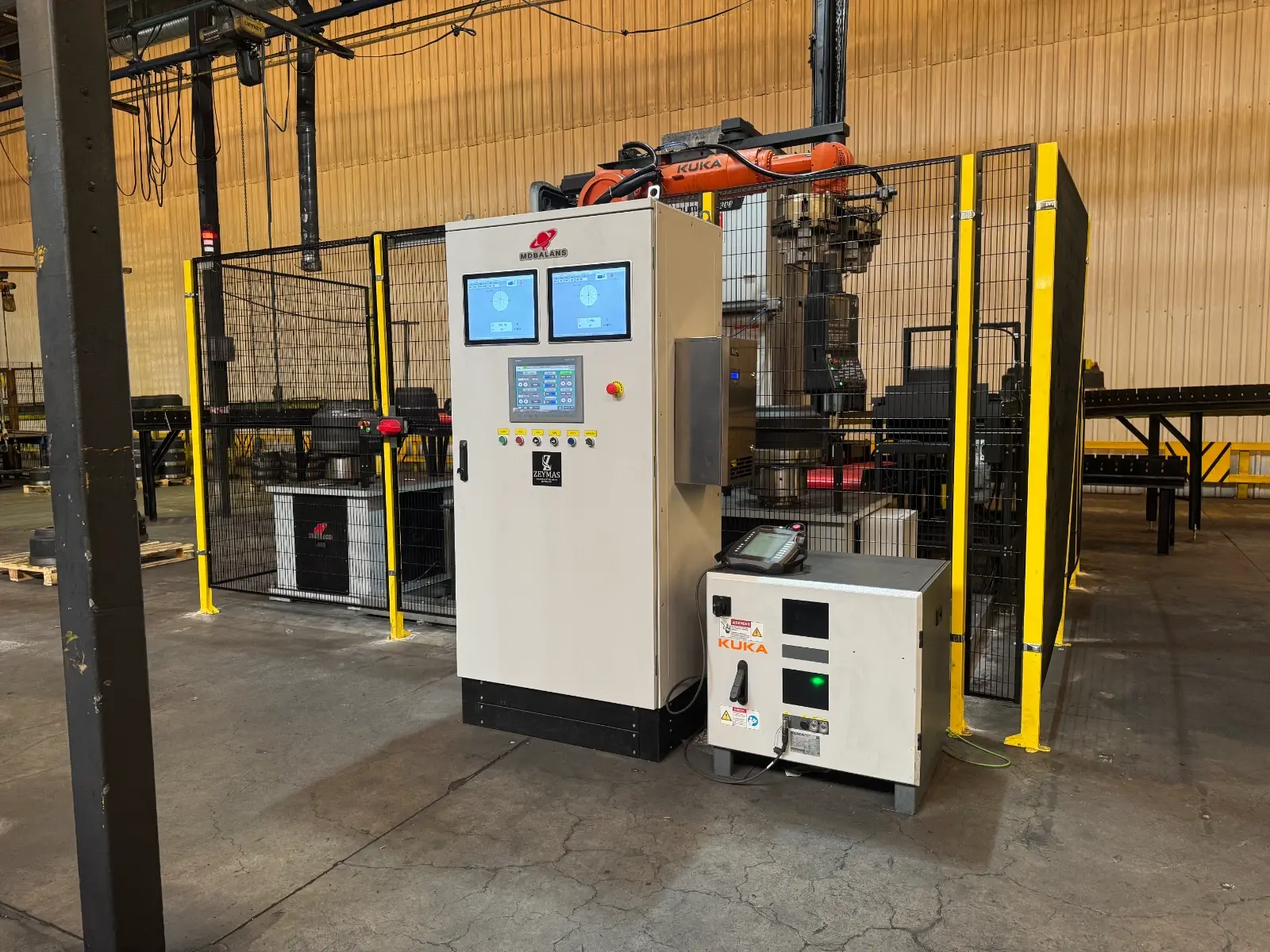

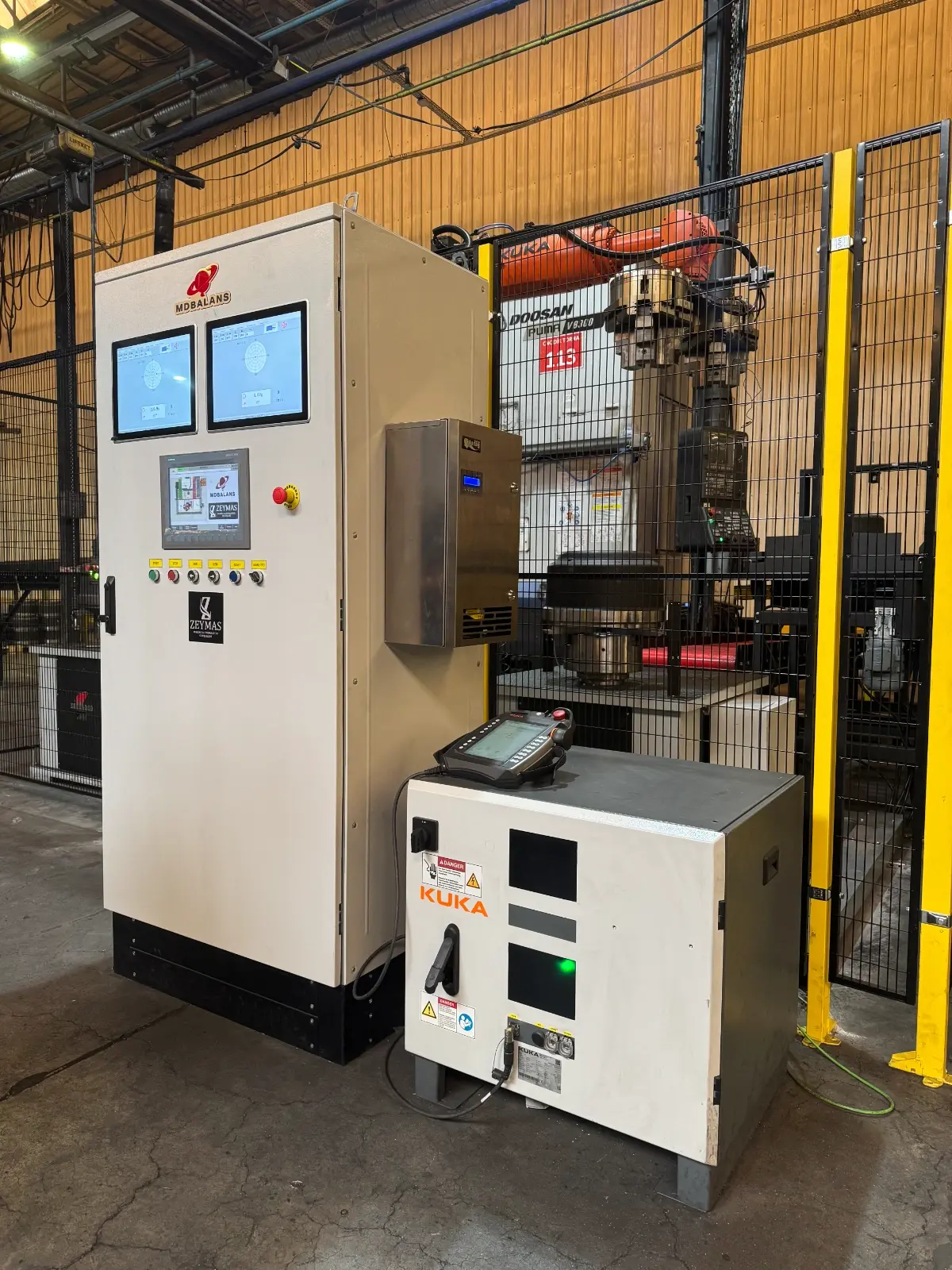

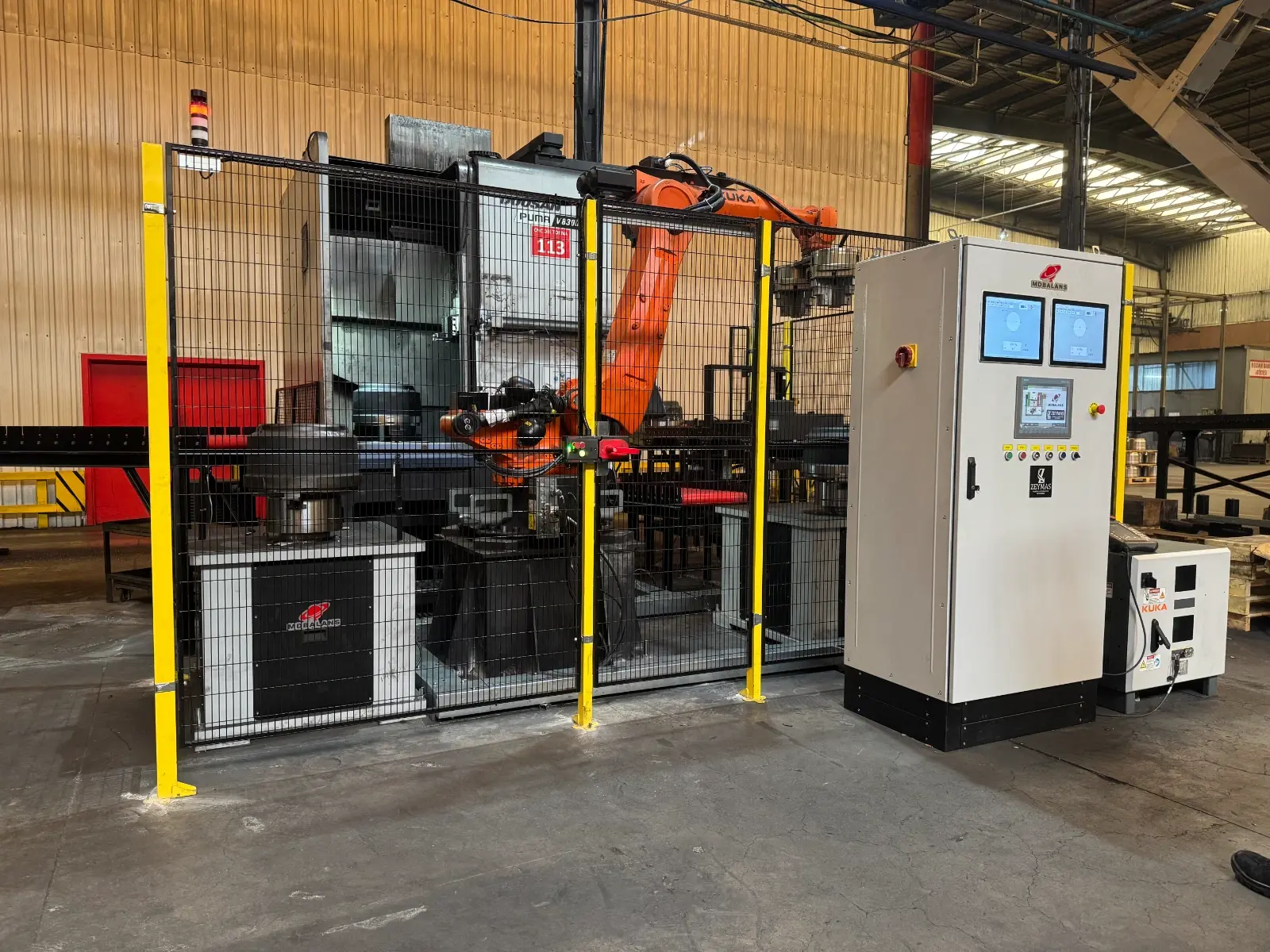

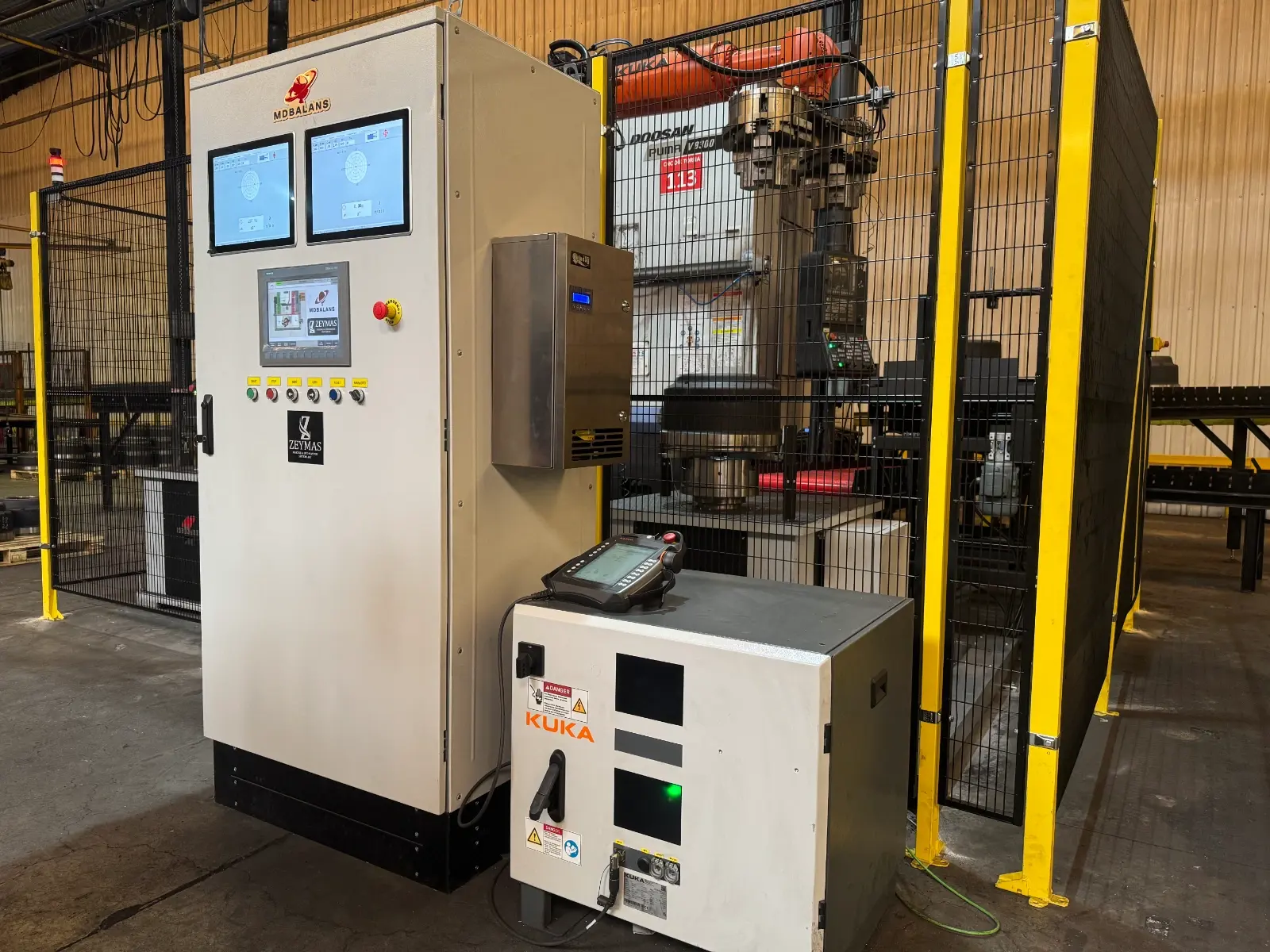

MD100-OD, hat tipi kullanıma uygun, kayış tahrikli ve yüklemeli tasarımıyla yüksek verim sunan bir kampana balans makinesidir. Özellikle fren diskleri gibi statik parçaların dengelenmesi için geliştirilmiştir. Makine, otomatik balanslama özelliğiyle frezeleme işlemlerini entegre eder; delik ve derinlik hesaplarını otomatik gerçekleştirerek parçaları tolerans sınırları içinde dengeler.
Tahrik sistemi: Kayışlı
Maksimum parça kütlesi: 100 kg
Minimum parça kütlesi: 2 kg
Rotor çapı:
Minimum: 150 mm
Maksimum: 600 mm
Balans performansı: %95’e varan verim
Balans kalite standardı: ISO 21940 G sınıflarına uygun
Elektrik beslemesi: 400 V, 50 Hz, üç faz
Tahrik motor gücü (kayışlı): 3 kW
Maksimum dönüş hızı: 830 rpm
Minimum dönüş hızı: 200 rpm
Hava basıncı: 6 bar
Ölçüm süresi: 60 saniye
Ölçüm düzlemi: Sert ayaklı platform, sabit servolu kayış tahrikli sistem ve parça göbek çapına göre diyafram ile özel pens sıkma sistemi.
Matkap / freze sistemi: 5,5 kW gücünde, Z-X ekseninde servo kontrollü bağımsız hareketli bir matkap sistemi; 40 mm kanal açma kapasitesine sahip ve isteğe bağlı freze bağlanabilir. Ayrıca talaş ve toz emme aparatı ile birlikte çalışır.
Toz emme ünitesi: 3 kW blower sistemi ile talaş haznesinde tozları toplar; mobil olarak konumlandırılabilir.
Hidrolik sabitleme sistemi: Matkap işleminde 2 adet pistonlu çene ile rotor sabitlemesi yapılır.

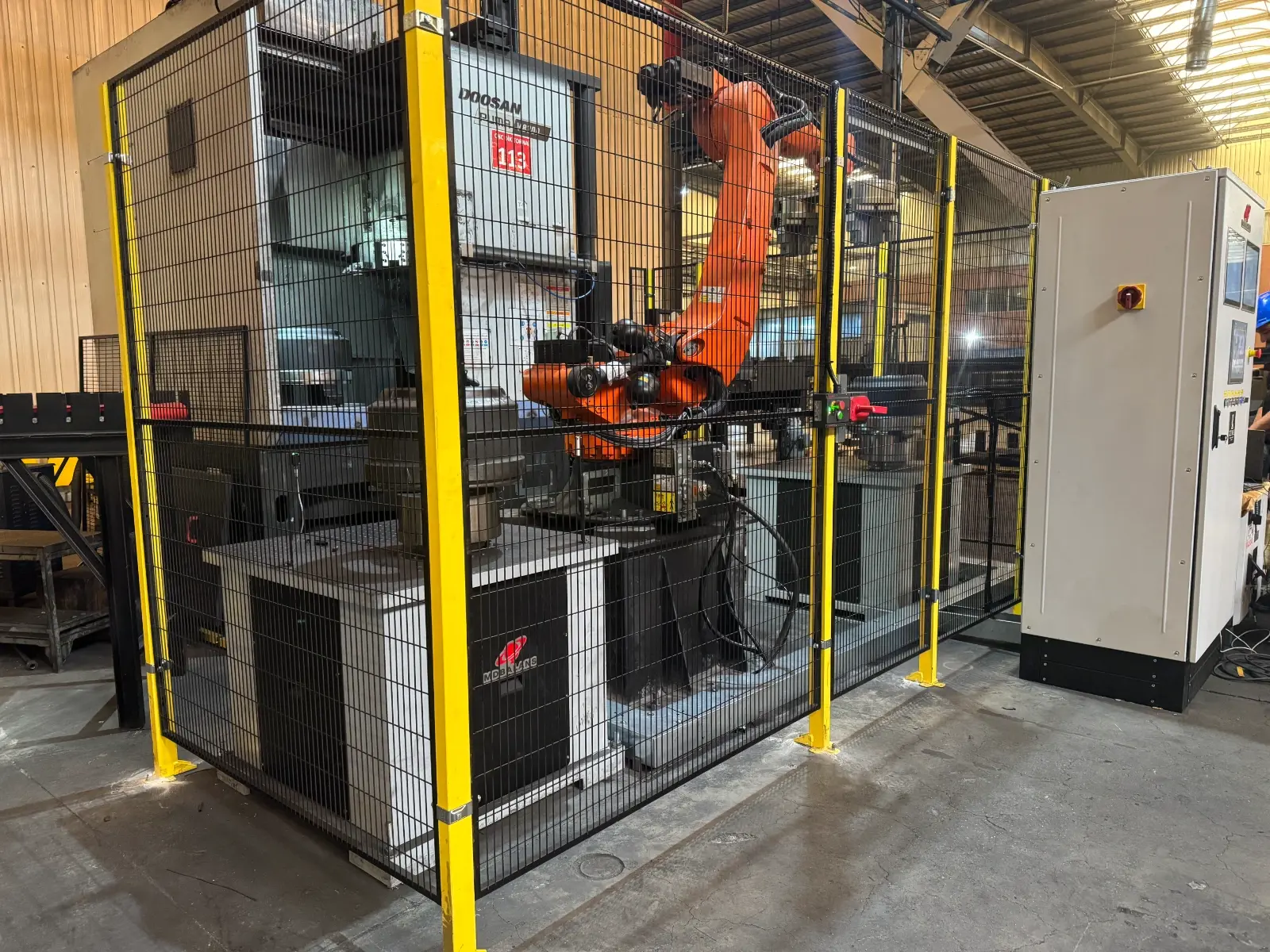

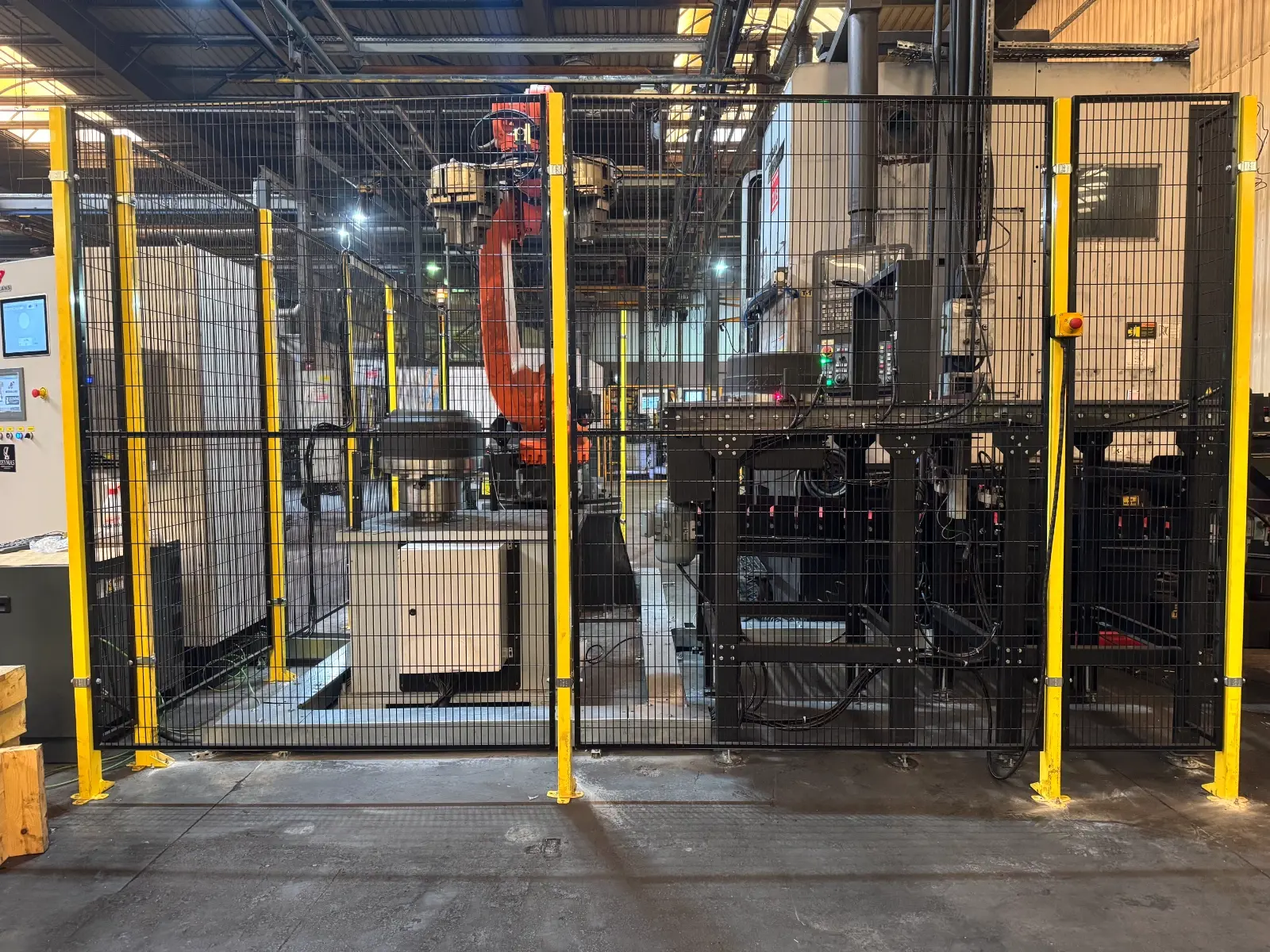

Kafes ve güvenlik sistemi: Lineer kızak ve pistona sahip kapak sistemi otomatik aç-kapa işlevi görür; kapak açık olduğunda sistem güvenlik switche bağlı olarak devreye girmez.
Robot yükleme sistemi: X eksenli servo hareket ve iki bağımsız Z ekseni ile parçaların taşınması ve yerleştirilmesi robotik olarak yapılır.
İşletim sistemi: Microsoft Windows tabanlı
Görüntüleme: 15 inç endüstriyel ekran
Uzaktan destek: TeamViewer / AnyDesk üzerinden teknik destek imkânı
Veri yönetimi: 256 GB SSD ile parça veritabanı, USB / Ethernet / Wi-Fi bağlantı imkânı
Sonuç formatı: Gram, gram-cm ve gram dakika (grmm/grcm/gr) birimlerinde; dijital ve polar formatta görüntüleme
Otomatik raporlama: Excel formatında çıktı alınabilir; ölçüm verileri otomatik yedeklenir
Balans kalite modülü: Yazılım, ISO 21940 standardına göre kalıcı balanssızlık seviyesini otomatik hesaplar
Kapaklar açık konumdayken sistem operasyon için hazır hale gelir.
Robot parça yükleme işlemini tamamlar ve sinyal verir.
Kapaklar kapanır, pens parça göbeğini sıkıştırır ve ölçüm başlar.
Eğer tolerans dışı değer varsa, freze pozisyonuna geçilir, hidrolik çeneler kilitlenir, kesme işlemi yapılır.
Ölçüm tekrarlandıktan sonra değer tolerans içindeyse robot parçayı boşaltır — sistem yeni bir ölçüme hazırlanır.
Kalibrasyon: Etalon parça ve sertifikalı kalibrasyon ağırlıkları ile yapılır. Model değişmemişse yeniden kalibrasyon gerekmez; farklı parça modeline geçildiğinde hassas ölçüm için kalibrasyon önerilir.
İş güvenliği: Kapalı kafes sistemi, PILZ güvenlik röleleri ve switche bağlı kapak sistemi ile operatör için güvenli bir çalışma ortamı sağlar. Acil stoplar ve kapı kilitleme sistemleri standarttır. Kullanıcı yetkilendirmesi şifre bazlıdır — admin, şef, operatör olarak ayrı erişim seviyeleri tanımlanabilir.
MES sistemi entegrasyonu (opsiyonel): Müşterinin kendi üretim yürütme sistemiyle (MES) otomasyon verilerini paylaşabilecek altyapı hazırdır; makineden çıkış verileri DB blokları üzerinden erişilebilir.
